À Draguignan, on sous-estime souvent l'hétérogénéité du sous-sol quand on s'éloigne des alluvions de la Nartuby. Dès qu'on monte vers les collines du Malmont ou qu'on approche le secteur de la Pierre de la Fée, on passe sur des calcaires karstifiés, des marnes altérées ou des éboulis de pente. Une simple reconnaissance ponctuelle ne suffit pas pour caler un projet. La tomographie sismique, en réfraction ou réflexion, nous donne une image continue du toit rocheux et des vitesses de propagation. On détecte les cavités, les zones décomprimées et les contrastes de compétence qui conditionnent le comportement d'une fondation. Pour les projets d'extension sur les coteaux dracénois, on couple souvent ces profils avec un essai au pénétromètre statique quand la portance doit être vérifiée en continu dans les horizons meubles.
Une image continue du sous-sol dracénois, du toit rocheux aux anomalies de vitesse, sans extrapoler entre deux sondages.
Caractéristiques du service à Draguignan
Défis techniques typiques à Draguignan

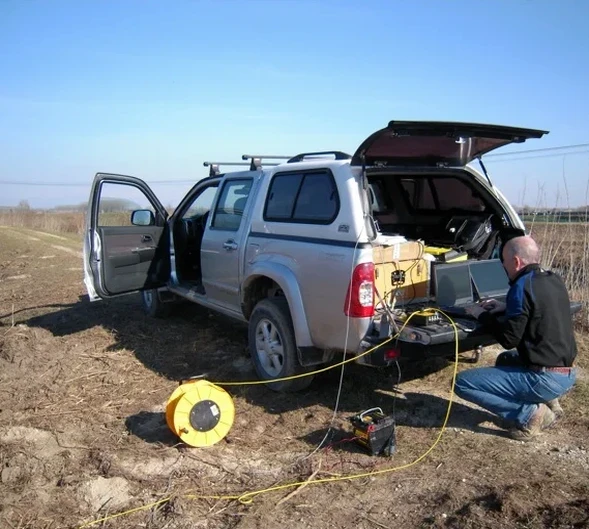

Le dispositif qu'on déploie sur le terrain dracénois est un système modulaire de géophones connectés à un sismographe 24 bits. Chaque tir est enregistré en temps réel et le contrôle qualité se fait sur place : on vérifie le rapport signal/bruit, la cohérence des pointés et la couverture angulaire. Si les tirs sont mal couplés, par exemple sur les dalles rocheuses affleurantes au quartier des Collettes, la qualité du modèle d'inversion chute et l'incertitude sur la profondeur du toit rocheux peut dépasser 15 %. Avec un appareillage bien calibré et une séquence de tir optimisée, on réduit cette incertitude sous les 5 %. Appliquer la norme NF P94-500 et la doctrine du CFMS, c'est le minimum pour garantir un résultat interprétable par le géotechnicien.
Nos services
Nous adaptons la technique au contexte local :
Tomographie de réfraction
Cartographie du toit rocheux et des zones décomprimées. Adaptée aux calcaires et marnes du secteur dracénois.
Tomographie de réflexion
Détection de cavités et de contrastes verticaux. Utile en contexte karstique.
Couplage MASW
Ajout d'ondes de surface pour obtenir un profil Vs30 conforme à l'Eurocode 8, exigé en zone de sismicité modérée.
Questions fréquentes
Quel budget prévoir pour une tomographie sismique à Draguignan ?
Pour un profil de réfraction standard de 100 à 200 mètres, le budget se situe entre 2 840 et 4 110 euros, selon la longueur du dispositif et les conditions d'accès. Ce montant inclut le déploiement, l'acquisition, le traitement et le rapport d'interprétation.
Quelle est la profondeur d'investigation ?
En réfraction, on atteint généralement un tiers de la longueur totale du dispositif. Avec 120 mètres de flûte, on investigue jusqu'à 35-40 mètres de profondeur. La pénétration dépend aussi du contraste de vitesse entre les couches.
Faut-il une étude sismique pour un projet en zone modérément sismique ?
L'Eurocode 8 exige la classification du sol en fonction de Vs30. La tomographie sismique couplée au MASW fournit ce paramètre. C'est indispensable pour les bâtiments de catégorie d'importance II et plus.
La méthode fonctionne-t-elle sur les plateaux calcaires autour de Draguignan ?
Oui, elle est très performante sur les calcaires karstifiés. Les anomalies de vitesse mettent en évidence les cavités et les remplissages argileux. On recommande de coupler un profil électrique en cas de doute sur la saturation.
