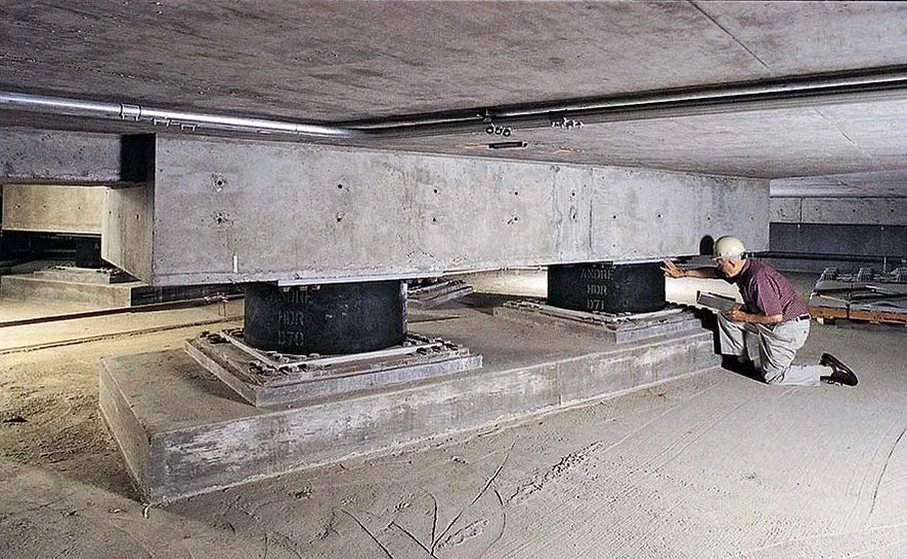

Dans le secteur de Draguignan, classé en zone de sismicité 3 depuis le décret 2010-1255, on observe que de nombreux maîtres d'ouvrage sous-estiment la réponse dynamique des sols de la dépression permienne. L'accélération nominale au rocher (agr) atteint 1,6 m/s² pour les ouvrages à risque normal, ce qui n'est pas anodin quand on construit sur les alluvions récentes de la Nartuby. Plutôt que de rigidifier les structures — approche classique mais pénalisante — l'isolation sismique à la base découple le mouvement du sol du bâti, réduisant les efforts sismiques de 40 à 70 % selon les cas. Le principe consiste à placer des appuis parasismiques entre les fondations et la superstructure, créant une coupure mécanique qui filtre les fréquences les plus destructrices transmises par le sol dracénois. En complément d'une campagne de reconnaissance par sondages SPT pour caractériser la colonne lithologique, cette technique exige une modélisation fine qui dépasse le simple coefficient de comportement q de l'Eurocode 8.
L'isolation sismique à la base ne supprime pas le séisme : elle transforme l'énergie cinétique en déplacement contrôlé, protégeant à la fois la structure et le contenu non structural.
Caractéristiques du service à Draguignan
Défis techniques typiques à Draguignan
Le contraste entre les quartiers hauts de Draguignan, ancrés sur les calcaires dolomitiques du Jurassique, et la basse vallée de la Nartuby aux sédiments récents, illustre le piège géotechnique local. Là où la roche affleure, l'amplification sismique reste modeste et une structure contreventée classique peut suffire. Dans la plaine alluviale en revanche, les dépôts sablo-limoneux de 8 à 15 mètres d'épaisseur génèrent un effet de site marqué, avec des facteurs d'amplification S pouvant dépasser 1,4 selon la catégorie de sol C ou D de l'Eurocode 8. Une modélisation avec appuis fixe sous-estime alors les déplacements inter-étages, concentrant la ductilité dans les nœuds de portique et risquant l'endommagement prématuré des éléments non structuraux. L'isolation à la base, couplée à une bonne connaissance stratigraphique via le microzonage sismique, permet d'homogénéiser la réponse quel que soit le substratum sous-jacent, réduisant le risque de torsion d'axe en cas d'hétérogénéité latérale du sol.
Nos services
Le dimensionnement d'une isolation sismique efficace mobilise plusieurs disciplines de la géotechnique et du calcul dynamique. Voici les prestations que nous coordonnons pour chaque projet à Draguignan :
Analyse modale spectrale et pushover
Modélisation 3D de la structure sur appuis élastomères avec calibration du spectre de réponse élastique spécifique au site, selon l'annexe nationale française de l'EC8.
Dimensionnement des isolateurs parasismiques
Choix du type HDRB, LRB ou à friction pendulaire, vérification des déplacements sous séisme maximal crédible (MCE) et calcul de la rigidité effective.
Reconnaissance géophysique et Vs30
Prospection par MASW ou cross-hole pour classer le sol au sens de l'EC8 et déterminer le module de cisaillement Gmax à faible déformation.
Étude de l'interaction sol-structure
Prise en compte de la souplesse des fondations sur pieux ou radier, couplée à la réponse non linéaire des appuis, pour éviter les couplages torsion-flexion parasites.
Questions fréquentes
Dans quels types de bâtiments l'isolation sismique à la base se justifie-t-elle à Draguignan ?
Elle se justifie pour les bâtiments de catégorie d'importance III ou IV (hôpitaux, centres de secours, établissements scolaires) mais aussi pour les immeubles de logements ou bureaux en R+3 et plus, lorsque le maître d'ouvrage vise une performance post-sismique immédiate sans dommage structurel. En zone 3 comme Draguignan, l'analyse coût-bénéfice devient favorable dès qu'on intègre la protection du contenu et la continuité d'activité.
Quelle est la différence entre un isolateur en élastomère fretté et un système à friction pendulaire ?
L'isolateur en élastomère fretté (HDRB) combine une faible rigidité horizontale avec un amortissement hystérétique de 10 à 18 % grâce à un noyau en plomb ou un élastomère hautement amorti. Le système à friction pendulaire utilise le glissement sur une surface concave pour générer une période indépendante de la masse. Le choix dépend de la fréquence propre visée et du niveau d'amortissement requis pour le site dracénois.
L'isolation sismique remplace-t-elle le contreventement classique ?
Non, les deux systèmes coexistent. L'isolation à la base réduit les efforts globaux transmis à la superstructure, mais cette dernière doit conserver une capacité minimale de contreventement pour les charges de vent et les séismes modérés. La superstructure est dimensionnée comme une structure à ductilité limitée (classe DCL selon l'EC8), ce qui simplifie les détails constructifs et réduit les coûts de ferraillage.
Quel budget prévoir pour une étude de conception d'isolation sismique à Draguignan ?
Pour une mission complète incluant analyse modale, choix et prédimensionnement des appuis, rédaction du cahier des charges et assistance à l'appel d'offres, les honoraires se situent généralement entre 4 230 € et 7 260 € hors taxes. Ce montant varie en fonction du nombre d'appuis, de la complexité géométrique du bâtiment et du niveau de détail exigé pour les études d'exécution.
